АГЗУ

Наименование и назначение:

Автоматизированная Групповая Замерная Установка предназначена для выполнения измерений количества добываемой из скважин (группы скважин) сырой нефти и свободного нефтяного газа, а также индикации, архивирования и передачи результатов измерений и аварийных сигналов на верхний уровень системы автоматизации (диспетчерский пункт нефтяного промысла).

Конструктивные особенности:

Установка оснащена системами:

- измерения количества нефти и газа,

- автоматизации и управления,

- отопления,

- освещения,

- приточно-вытяжной вентиляции,

- пожарно-охранной сигнализации,

- сигнализации загазованности,

- сигнализации отклонения от заданного значения давления,

- вспомогательным технологическим оборудованием.

Установка изготавливается в стационарном и передвижном исполнениях.

Стационарная установка состоит из двух блоков заводского изготовления: технологического и аппаратурного.

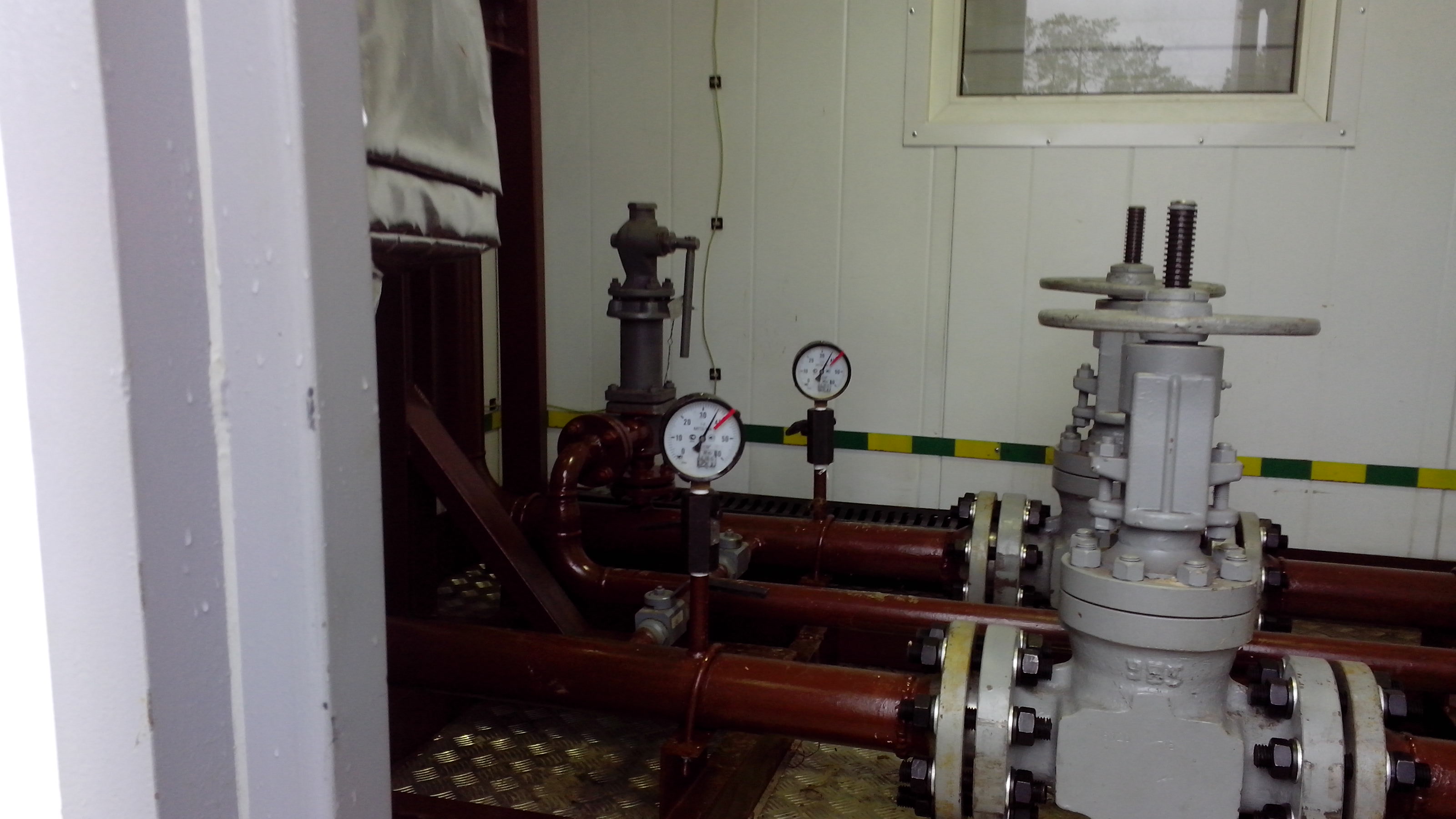

В технологическом блоке размещены:

- переключатель скважин многоходовой с блоком гидропривода (ПСМ),

- многофазный расходомер или сепарационная емкость,

- контрольно-измерительные приборы,

- регулирующая и запорная арматура.

В аппаратурном блоке установлены:

- шкаф системы обработки информации,

- силовой шкаф,

- панель оператора.

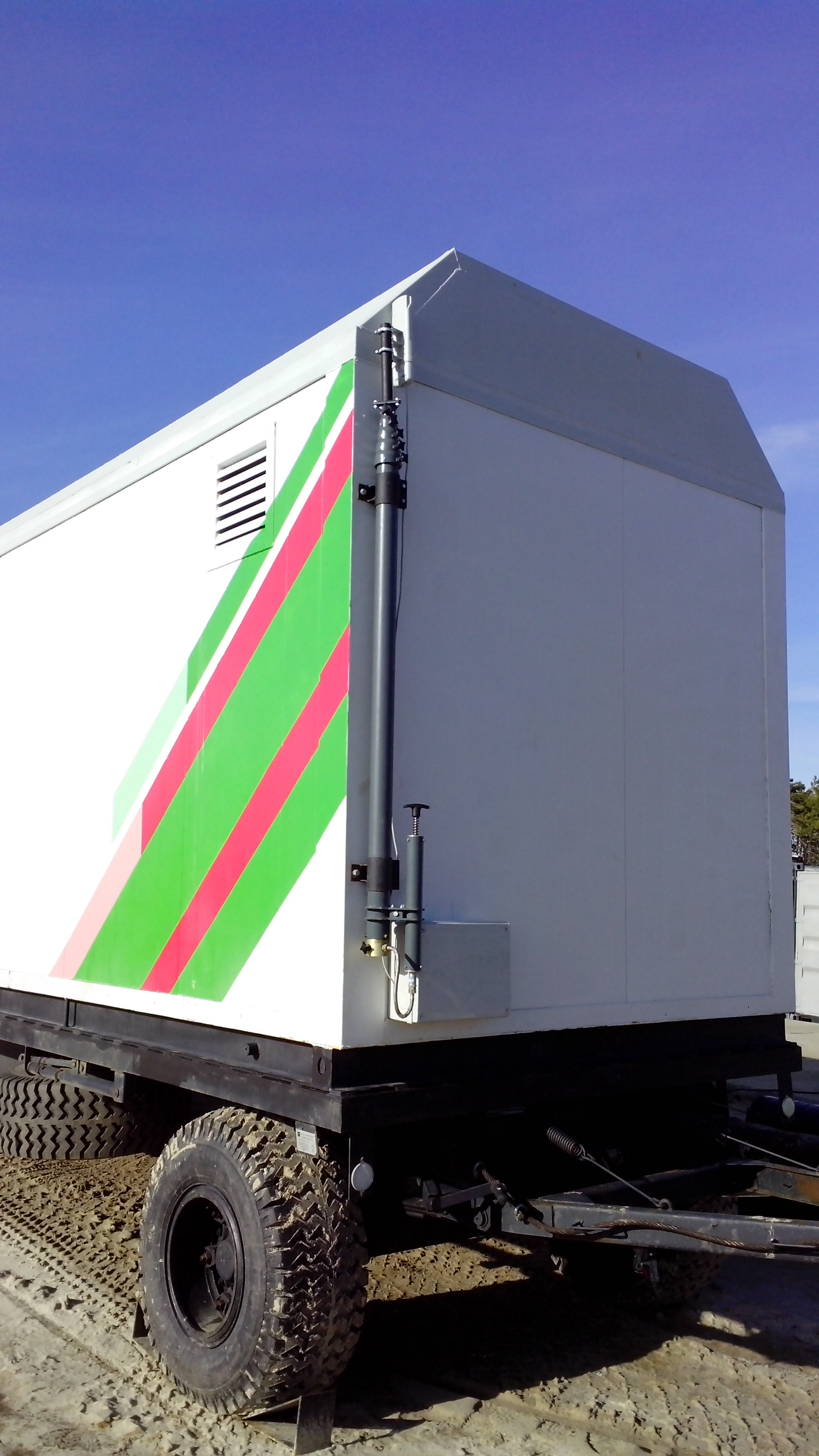

Передвижная установка состоит из технологического и аппаратурного отсеков, которые монтируются на едином основании.

В технологическом отсеке размещены:

- многофазный расходомер,

- контрольно-измерительные приборы,

- регулирующая и запорная арматура.

В аппаратурном отсеке располагаются:

- шкаф контроля и управления,

- шкаф системы промышленной безопасности и источник бесперебойного питания для нужд АиКИП.

Передвижная установка обеспечивает обслуживание нескольких объектов. Подключение передвижной установки к стационарным трубопроводам осуществляется при помощи гибких шлангов с быстроразъемными соединениями.

Установка имеет несколько исполнений в зависимости от метода измерений и количества подключаемых скважин.

Установка обеспечивает надёжную и устойчивую работу в условиях воздействия следующих климатических условий:

Климатические районы (ГОСТ 16350-80): холодный и умеренный;

Районы строительства (СП 131.13330.2012) относятся к северной строительно-климатической зоне, климатические подрайоны: 1А, 1Б, 1В, 1Г, 1Д;

Абсолютная минимальная температура воздуха: до минус 60°С;

Абсолютная максимальная температура воздуха: до плюс 40°С;

Средняя температура наиболее холодных суток, обеспеченностью 0,98: до минус 53°С;

Климатическое исполнение (ГОСТ 15150-69): УХЛ1;

Снеговая нагрузка (СП 20.13330.2011): не более 4,0кПа (VI район);

Ветровая нагрузка (СП 20.13330.2011): не более 0,6кПа (V район);

Сейсмичность районов, баллы по шкале Рихтера - менее 6 баллов.

Пожарно-технические характеристики технологического блока:

Категория помещения по взрывопожарной и пожарной опасности (СП12.13130.2009): А; Степень огнестойкости (CП2.13130.2009): II;

Класс конструктивной пожарной опасности (табл.6СП2.13130.2009): С1;

Класс функциональной пожарной опасности (статья32ФЗ№123): Ф5.1;

Класс взрывоопасной зоны (ПУЭ): В-1а;

Категория взрывоопасности и группа взрывоопасных смесей (ГОСТ 30852.11-2002, ГОСТ 30852.5-2002): IIА-ТЗ;

Исполнение электрооборудования: взрывозащищённое.

Пожарно-технические характеристики аппаратурного блока:

Категория помещения по взрывопожарной и пожарной опасности (СП12.13130.2009): Д;

Степень огнестойкости(CП2.13130.2009): IV;

Класс конструктивной пожарной опасности (табл.6СП2.13130.2009): С1;

Класс функциональной пожарной опасности (статья32ФЗ№123): Ф5.1;

Исполнение электрооборудования: общепромышленное.
